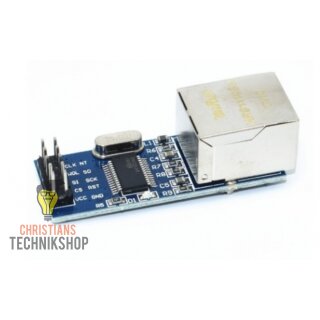

ENC28J60 SPI Schnittstelle Netzwerk Modul Ethernet Modul (mini version)

Artikelnummer: 100487

EAN: 4251346435445

Kategorie: Kommunikation


4,77 €

inkl. 16% USt. (Groß)

knapper Lagerbestand

Lieferzeit: 1 - 2 Werktage



Der ENC28J60 ist ein Ethernet-Controller von Microchip und ist ideal um eine Netzwerkverbindung aufzubauen. So kann er zum Beispiel zur Realisierung eines Webservers oder Chatclients verwendet werden. Er zeichnet sich insbesonder durch seine handliche Bauform und die SPI Schnittstelle aus. Er eignet sich für Arduino, AVR, LPC, STM3 und Teensy und kann somit mit den meisten Mikrokontrollern direkt verbunden werden. Im Internet finden sich zahlreiche Beispiele zur Verwendung dieses Moduls.

Beispiel Pinbelegung:

1. CLKOUT: Clock Output
2. WOL: Wake on Lan
3. SCK: Serial Clock Input
4. SI: Serial Data Input
5. CS: Chip Select
6. VCC: Versorgungsspannung  +5V
7. INT: Interrupt
8. SO: Serial Data Output
9. RESET: Reset
10. GND: Masse (GND)

Technische Daten:

Chip: ENC28J60
Versorgungsspannung: 3,3 V
Netzwerk  Schnittstelle: HR911105A
25 MHz kristall Schwingungserzeuger
Größe: 58 mm * 34 mm * 17 mm (L*B*H)

Artikelgewicht: 0,01 Kg
